Scratch(スクラッチ)(9)/Sinカーブを描きながらフラフラ動かす

Scratchの演算ブロックの三角関数をつかって、SinカーブとかCosカーブを描いてみて、最後に乱数を使って変化をつけたりもしています。

f:id:arakan_no_boku:20200824233948p:plain



ふらふら動く・・をやってみる



ゲームなんかでよくある上に行ったり、下に行ったりして、ふらふらとした動き。

これは、たいてい三角関数のSinとかCosとかを使って実現されてます。

Scratch(スクラッチ)で簡単に実現させてみます。

まず、例によってスプライトをGaboくんに変更します。

f:id:arakan_no_boku:20200827163912p:plain

それで、いつでも止められるように、グリーンフラッグを押したら初期状態に戻るようにしておきます。

f:id:arakan_no_boku:20200829003705p:plain

今回は左から右方向に動かすので、X座標の初期値は左端(-200)にしています。

あと、角度を表す変数を変数ブロックの「変数をつくる」で「角度」という名前で作っておいて、初期値「1」に戻すようにしています。

スプライト(画像)を動かすプログラムは以下です。

f:id:arakan_no_boku:20200829004055p:plain

スプライト(画像)をクリックされたら、右方向に「1」ずつ進みながら、縦方向には「100×Sin(角度)」で計算したY座標に移動するのを360回繰り返します。

ちょっと。

f:id:arakan_no_boku:20200829004349p:plain

の部分の作り方だけ補足しておきます。

これは。

動きブロックのf:id:arakan_no_boku:20200829004448p:plain

演算ブロックのf:id:arakan_no_boku:20200829004545p:plainf:id:arakan_no_boku:20200829004627p:plain

の3つを使います。

f:id:arakan_no_boku:20200829004545p:plain

上記の左側に「100」を入力します。

f:id:arakan_no_boku:20200829004627p:plain

上記の左側には変数「角度」をドロップし、右側のプルダウンで選択肢から「Sin」を選びます。

あとは、100を入力した右側にSinを選んだブロックをドロップし、それをさらに。

f:id:arakan_no_boku:20200829004448p:plain

の「0」の部分にドロップしてやればできます。

さて。

動きを確認するために、プロジェクトを張り付けておきます。

Gaboくんをクリックすると、Gaboくんがゆっくり右に移動し、ゆっくり上下します。

繰り返すときは、グリーフラッグを押すと、初期状態にもどります。



 ペンを追加して、カーブを描いてみる



上記にペンを付け加えて軌道を描いてみると、Sinカーブの感覚がよくわかります。

拡張機能でペンを追加して。

f:id:arakan_no_boku:20200827233157p:plain

初期状態に戻すときに、描いたものを消すようにします。

f:id:arakan_no_boku:20200829105003p:plain

で。

スプライト(画像)を押したときにペンで軌跡を描くように変更です。

ちょっと、カーブがわかりやすいように、X座標の変更を「0.5」ずつにしてます。

f:id:arakan_no_boku:20200829105205p:plain

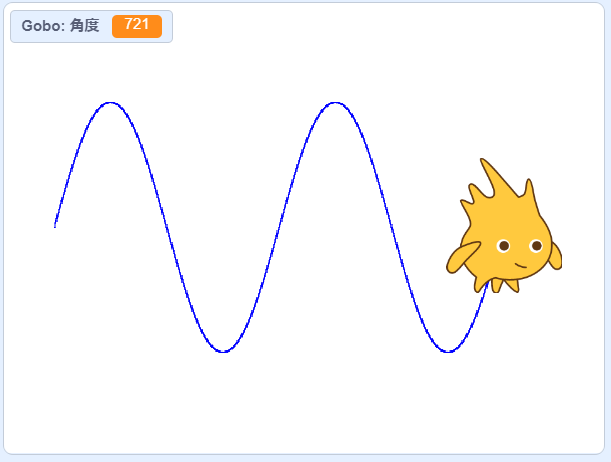

こうすると、動き終わりに以下のような軌跡が残ります。

f:id:arakan_no_boku:20200829105405p:plain

ちなみに、Sinのところを「cos」(コサイン)に変えると、こんな感じ。

Sinカーブが左にちょっとずれてるだけで、波自体は同じです。

f:id:arakan_no_boku:20200829105551p:plain

ちなみに、tan(タンジェント)に変えると、こんな感じで全然違うカーブです

f:id:arakan_no_boku:20200829105742p:plain



 SinとCosを入れ替えてランダムに



たとえば、ゲームとかだと、ふわふわ動いてるけど、たまにピュッとランダムに動いて弾を当てにくくしたりします。

せっかくなので、これも簡単にとりいれてみます。

ソースはこんな感じ。

f:id:arakan_no_boku:20200829112232p:plain

 ランダムとう変数を作って、それに「1~360」の間で乱数を発生させます。

f:id:arakan_no_boku:20200829112355p:plain

それが300より大きかったら、cos(コサイン)、以外ならsin(サイン)にします。

上でみたようにSinカーブとcosカーブは同じ角度の時の結果がずれているので、切り替わった瞬間、上下に動いて、ランダムさを生むという仕掛けです。

実行した軌跡を見ると、その感覚がよくわかります。

f:id:arakan_no_boku:20200829112716p:plain

これも実行できるようプロジェクトを貼り付けておきます。

最後にプロジェクトを公開しているURLをはっておきます。

https://scratch.mit.edu/projects/421083965
